Частотний перетворювач Schneider Electric Altivar 12 0.37 кВт 200…240 В 1-фазний (артикул: ATV12H037M2)

Опис

Компактний частотний перетворювач ATV12H037M2 серії Altivar 12 від Schneider Electric призначений для точного регулювання швидкості трифазних асинхронних двигунів малої потужності — до 0.37 кВт (0.5 к.с.). Пристрій працює від звичайної однофазної мережі 220 В, що робить його незамінним для модернізації та автоматизації невеликого обладнання без необхідності підведення промислової трифазної лінії 380 В. Використання інвертора забезпечує плавне керування процесами та знижує загальне енергоспоживання системи до 30%.

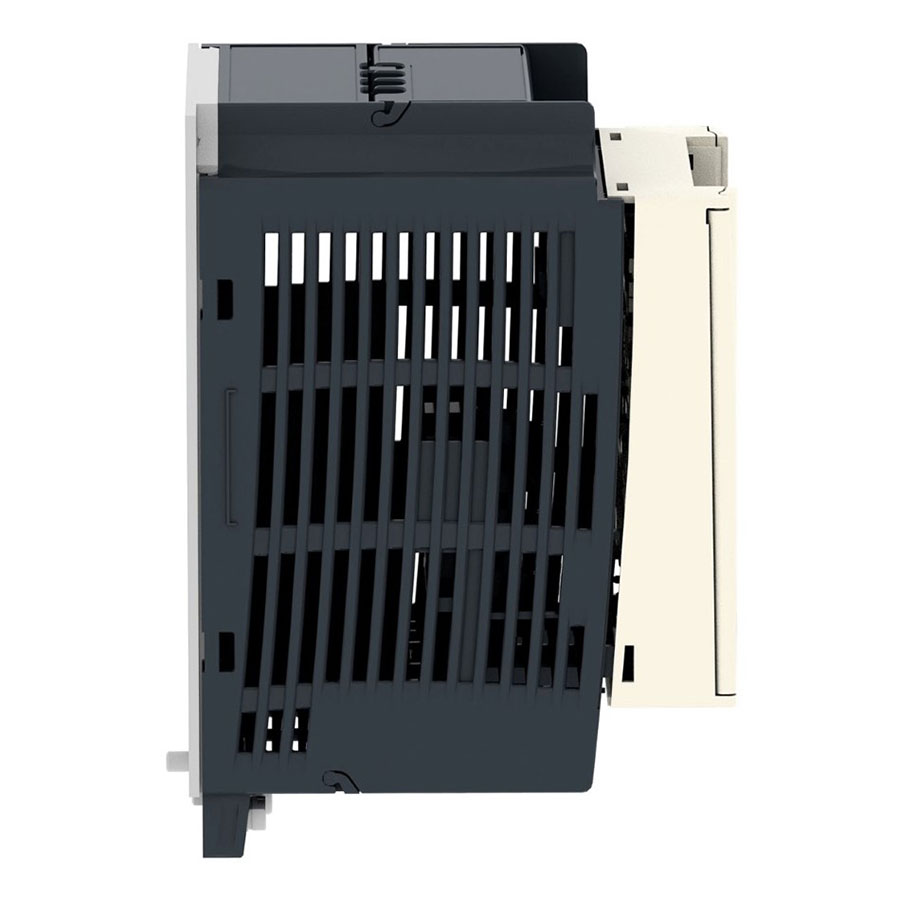

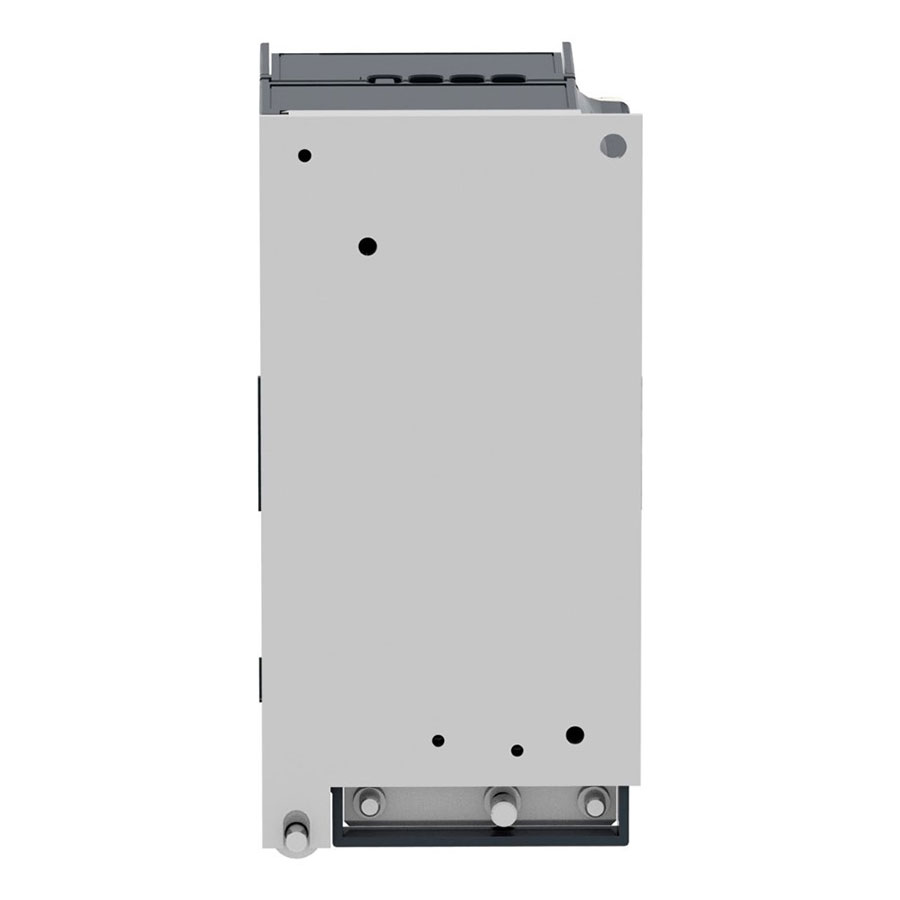

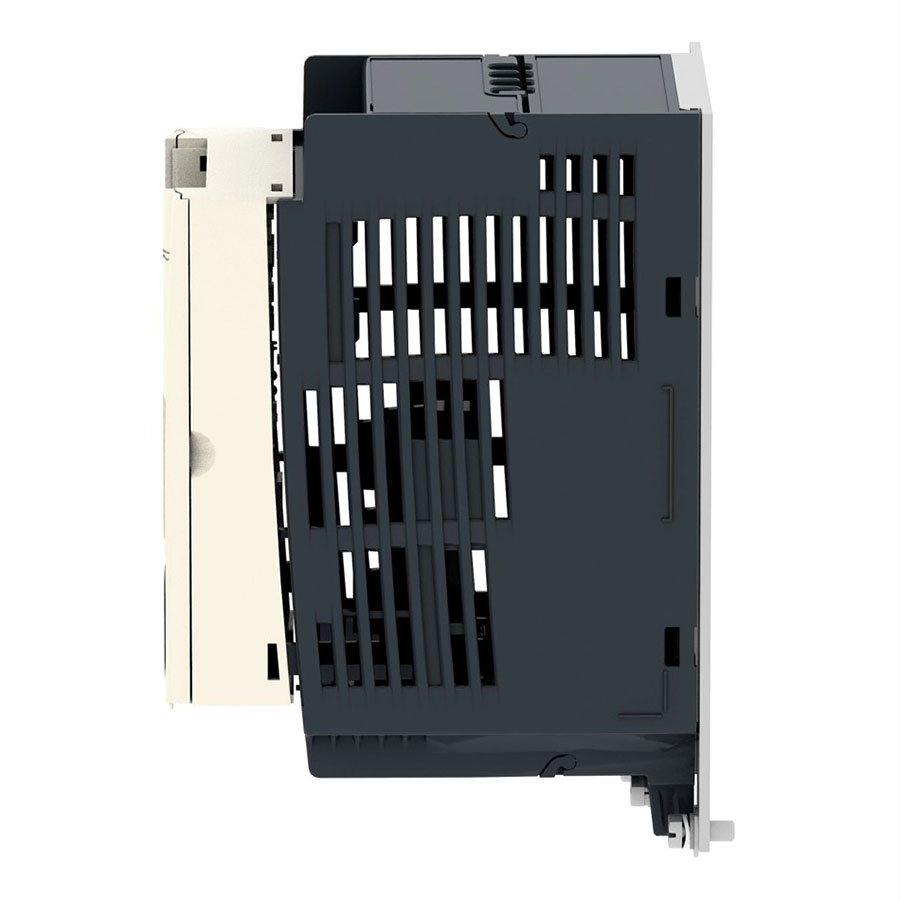

Модель виконана у конструктивному варіанті «з радіатором» для пасивного відведення тепла (природна повітряна конвекція). Відсутність охолоджувального вентилятора гарантує повністю безшумну роботу, виключає знос механічних елементів рухомих частин та запобігає затягуванню виробничого пилу всередину корпусу. На інтегрованій передній панелі розташовані чіткий 4-розрядний LED-дисплей, навігаційне коліщатко (потенціометр) для швидкого вибору параметрів чи регулювання частоти вручну, а також локальні кнопки пуску та зупинки.

Призначення

Частотний перетворювач ATV12H037M2 оптимізований для автоматизації малопотужних виконавчих механізмів у комерційній сфері, невеликих майстернях, системах РКГ та приватних господарствах:

• Насоси та вентилятори: Керування малопотужними циркуляційними, дренажними насосами, локальними витяжками та вентиляційними установками. Плавний пуск мінімізує пускові струми та усуває ризик гідроударів.

• Малі транспортери: Регулювання швидкості подачі малогабаритних стрічкових конвеєрів, дозаторів, фасувальних та пакувальних апаратів.

• Механізовані приводи: Керування системами автоматичного відкривання дверей, воріт, захисних ролет, приводів шлагбаумів.

• Лабораторне та виробниче обладнання: Автоматизація невеликих змішувачів, міксерів, етикетувальних верстатів, а також малопотужного заточувального чи свердлильного інструменту.

• Захисний комплекс: Електронне теплове реле безперервно обчислює стан двигуна та миттєво захищає його від перевантаження за струмом, короткого замикання на виході (між фазами), зникнення вихідної фази та критичних перепадів напруги в мережі.

Технічні характеристики

Підключення та перше налаштування

Усі монтажні та комутаційні роботи мають виконуватися при строго знеструмленій вхідній лінії. Після відключення напруги від мережі обов’язково витримайте паузу не менше 10 хвилин для повної розрядки конденсаторів внутрішньої силової шини:

1. Вхід живлення: Однофазна мережа 220 В підключається до верхніх клем силового блоку R/L1 та S/L2/N. Провід захисного заземлення (PE) жорстко затискається на гвинтовій клемі заземлення корпусу.

2. Вихід на двигун: Провід від трифазного двигуна заводиться на нижні силові клеми U/T1, V/T2, W/T3. Оскільки інвертор живиться від 1 фази і видає міжфазну напругу 220 В, переконайтеся, що обмотки стандартного асинхронного двигуна (380/220 В) у клемній коробці переключені у схему “трикутник”.

3. Керування: Для організації дистанційних команд використовуються вбудовані дискретні входи (наприклад, замикання LI1 на +24V для пуску “Вперед”) та аналоговий вхід AI1 (для підключення виносного регулятора швидкості).

4. Введення в роботу: При першій подачі живлення інвертор відобразить стан готовності RDY. За допомогою коліщатка зайдіть у меню конфігурації двигуна та вкажіть номінальний струм і частоту з таблички (шильдика) двигуна. Це гарантує коректне налаштування теплового моделювання двигуна для його захисту.

Додаткові переваги

• Заводська готовність (Plug and Play): Попередні базові макроси налаштовані так, що для більшості найпростіших завдань перетворювач працює відразу «з коробки» після підключення силових дротів.

• Програмування в упаковці: Всі робочі параметри можна безпечно перенести або налаштувати в інверторі без підключення до силової мережі 220 В за допомогою фірмового ПЗ SoMove або автономного завантажувача конфігурацій.

• Підвищена надійність: Друковані плати керування та силового модуля захищені щільним шаром спеціального технічного лаку, що оберігає електроніку від осідання пилу та утворення конденсату в шафах автоматики.

• Green Premium екологічність: Пристрій має міжнародні сертифікати відповідності CE, UL, CSA та відповідає жорстким вимогам екологічних стандартів RoHS та REACh щодо обмеження використання небезпечних речовин.
