Частотний перетворювач Schneider Electric Altivar 12 0.18 кВт 200…240 В 1-фазний (артикул: ATV12H018M2)

Опис

Компактний частотний перетворювач ATV12H018M2 серії Altivar 12 від Schneider Electric призначений для точного регулювання швидкості та крутного моменту трифазних асинхронних двигунів мінімальної потужності — до 0.18 кВт (0.25 к.с.). Цей пристрій живиться від стандартної однофазної мережі 220 В, забезпечуючи повноцінне трифазне керування малопотужним промисловим та побутовим обладнанням. Завдяки оптимізації алгоритмів роботи інвертор дозволяє знизити загальне споживання електроенергії системою до 30%.

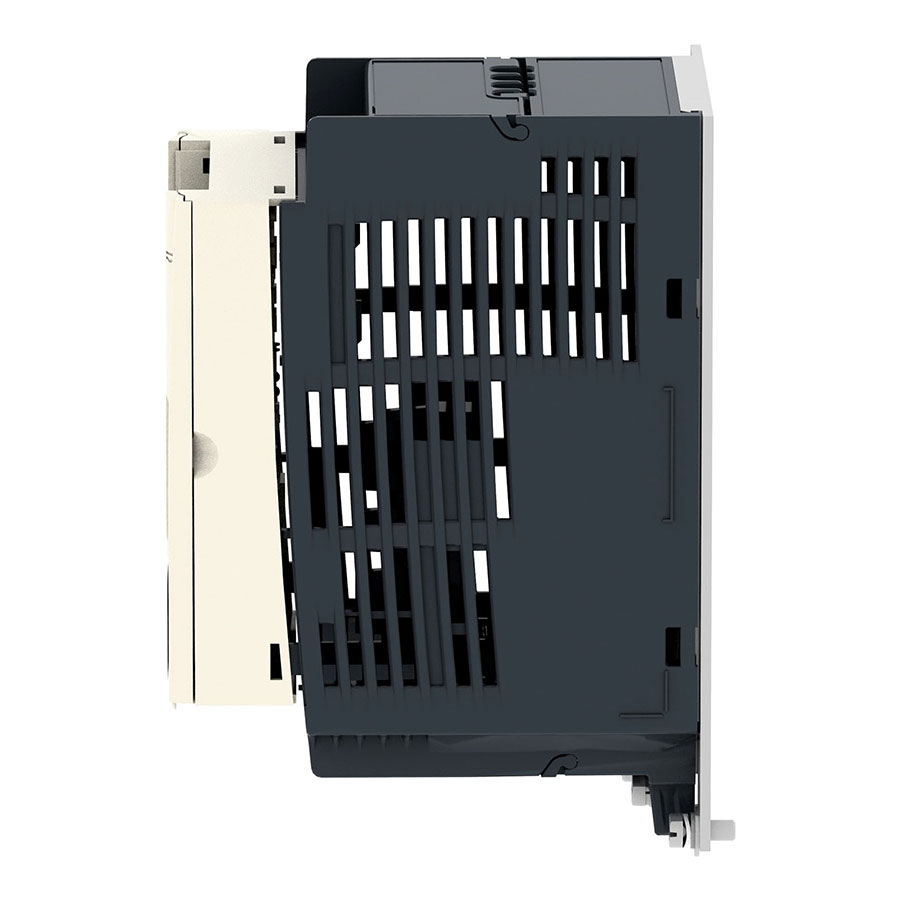

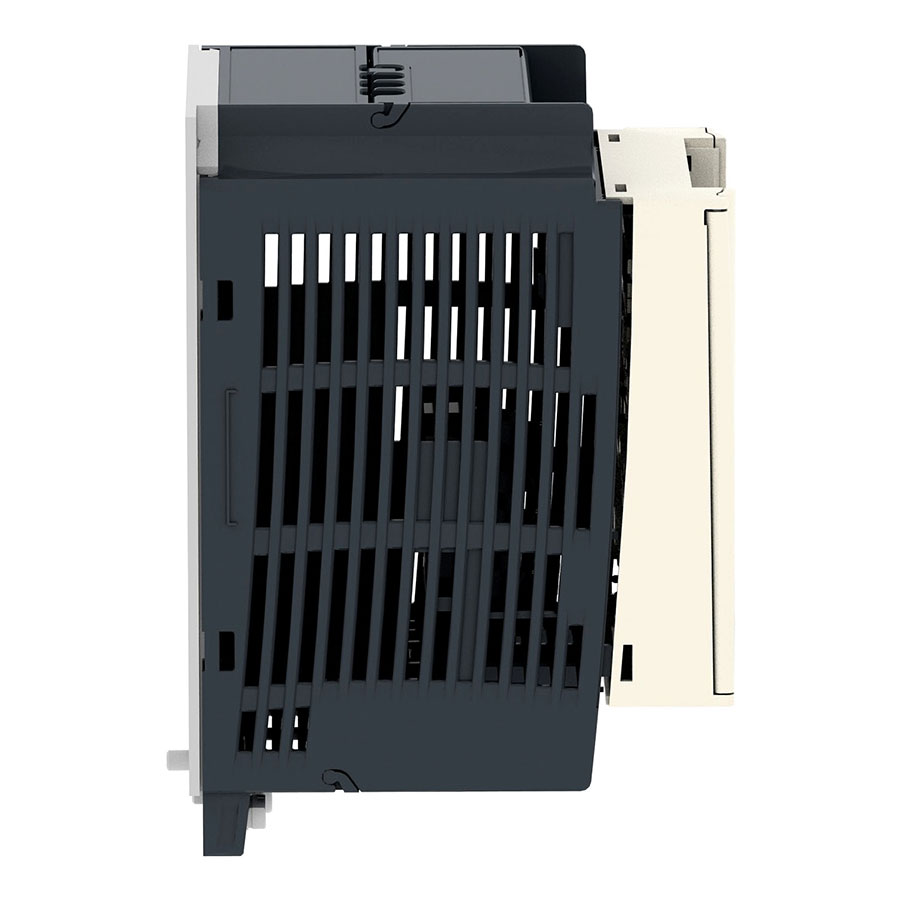

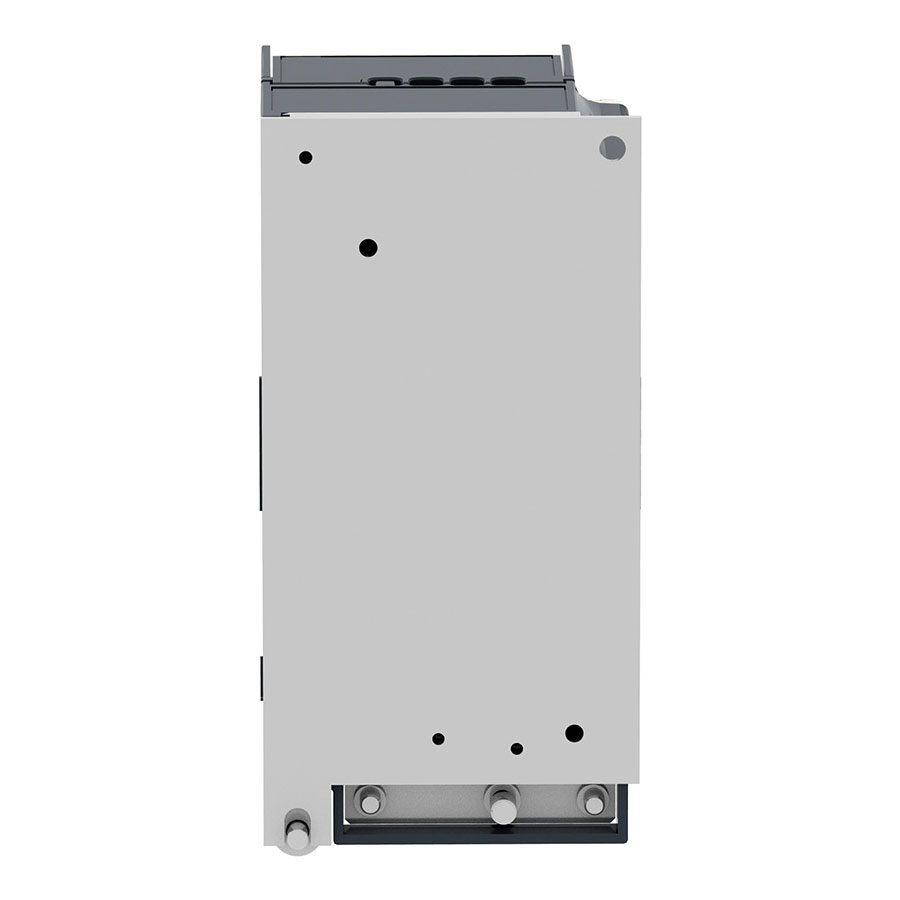

Модель виконана в конструктивному виконанні «з радіатором» (пасивне охолодження за рахунок природної конвекції повітря). Відсутність вентилятора гарантує абсолютну безшумність під час роботи, виключає наявність рухомих механічних частин, що піддаються зносу, та запобігає затягуванню дрібного виробничого пилу або ворсу всередину корпусу. Інтуїтивно зрозуміла фронтальна панель містить чіткий 4-розрядний LED-дисплей, зручний поворотний потенціометр (навігаційне коліщатко) для швидкого налаштування параметрів та ручного регулювання частоти, а також фізичні кнопки локального пуску та зупинки.

Призначення

Частотний перетворювач ATV12H018M2 є оптимальним вибором для автоматизації малопотужних виконавчих механізмів, де потрібні компактні габарити, надійність та плавний запуск:

• Локальні системи вентиляції: Керування швидкістю обертання невеликих витяжних вентиляторів, обдувних пристроїв, повітряних завіс та лабораторних витяжок.

• Малі конвеєри та дозатори: Регулювання швидкості подачі на стрічкових міні-транспортерах, пакувальних автоматах, лініях маркування та наклеювання етикеток.

• Спеціальні механізми та приводи: Автоматизація роботи невеликих міксерів, паливних пальників, приводів мийок, систем автоматичного відкривання вікон, дверей чи ролет.

• Малопотужні верстати: Застосування в невеликих заточувальних, шліфувальних чи свердлильних верстатах у майстернях.

• Комплексний захист: Електронне теплоемуляційне реле безперервно контролює стан двигуна, забезпечуючи надійний захист від перевантаження за струмом, короткого замикання між вихідними фазами, зникнення однієї з фаз та виходу живильної напруги за допустимі межі.

Технічні характеристики

⠀
Підключення та введення в експлуатацію

Всі роботи з монтажу та підключення повинні проводитися при повністю вимкненому вхідному живленні. Після знеструмлення мережі обов’язково зачекайте не менше 10 хвилин для повної розрядки внутрішніх силових конденсаторів:

1. Підключення живлення (Вхід): Однофазна мережа 220 В підключається до верхніх клем силового клемника R/L1 та S/L2/N. Провід захисного заземлення (PE) фіксується на спеціальному гвинтовому затискачі на шасі.

2. Підключення двигуна (Вихід): Кабель від трифазного двигуна підключається до нижніх силових клем U/T1, V/T2, W/T3. Оскільки інвертор живіться від однієї фази і видає лінійну напругу 220 В, обмотки стандартного асинхронного двигуна (380/220 В) у його клемній коробці (борно) обов’язково мають бути з’єднані за схемою “трикутник”.

3. Керування: Для реалізації зовнішнього пуску/зупинки або реверсу використовуються дискретні входи (наприклад, LI1 для команди “Вперед”). Для дистанційного регулювання обертів використовується аналоговий вхід AI1, до якого можна підключити зовнішній потенціометр.

4. Перший запуск: При подачі напруги на дисплеї з’явиться індикація готовності RDY. За допомогою коліщатка навігації перейдіть до меню параметрів двигуна та введіть номінальний струм і частоту, вказані на шильдику двигуна, для забезпечення коректної роботи теплового захисту.

⠀
Додаткові переваги

• Принцип Plug and Play: Заводська конфігурація перетворювача оптимізована для більшості простих застосувань, що дозволяє запускати обладнання одразу після підключення силових кабелів без додаткового програмування.

• Налаштування без розпакування: Параметри та профілі конфігурації можна безпечно записати в пам’ять пристрою без подачі силової напруги 220 В за допомогою програмного забезпечення SoMove або спеціального автономного завантажувача.

• Захисне покриття плат: Усі друковані плати інвертора покриті захисним технічним лаком, що суттєво підвищує стійкість електроніки до агресивних умов зовнішнього середовища (пил, вологість) у шафах автоматики.

• Екологічний стандарт Green Premium: Продукт має міжнародні сертифікати CE, UL, CSA та повністю відповідає вимогам директив RoHS та REACh щодо обмеження використання небезпечних речовин.
