1. Принцип роботи: “Керований клапан” для надлишкового струму

В основі роботи цього пристрою лежать потужні напівпровідникові компоненти — варистори.

• У нормальному стані (напруга в нормі): Опір варисторів всередині пристрою надзвичайно високий. Вони працюють як закритий кран або ізолятор. Струм від сонячних панелей спокійно йде повз обмежувач напряму до інвертора. Захист “спить” і ніяк не заважає роботі станції.

• У момент удару блискавки (виникає імпульс напруги): Коли напруга в кабелях раптово підскакує вище робочої норми (для цієї моделі критична межа — понад 1100 Вольт постійного струму), варистори миттєво, за лічені наносекунди, знижують свій опір майже до нуля.

2. Куди дівається небезпечна енергія? (Схема “Y”)

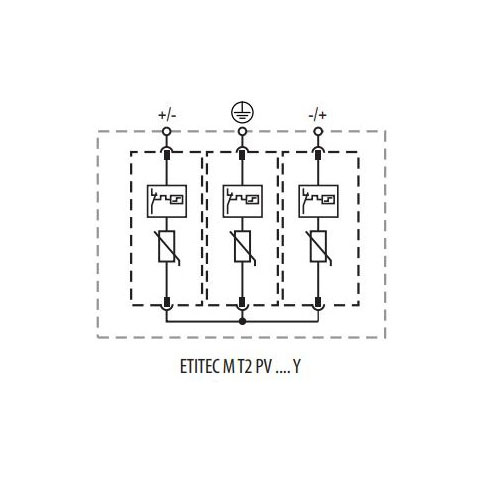

Модель має маркування “Y”, що вказує на специфічне з’єднання трьох варисторів всередині модуля. Вони підключені за схемою трикутника або зірки до трьох точок: позитивного полюса (плюс), негативного полюса (мінус) та лінії заземлення.

Коли виникає імпульс перенапруги, обмежувач замикає коло на заземлення:

• Надлишковий струм колосальної потужності спрямовується не в дорогі сонячні панелі чи трекери інвертора, а скидається через заземлюючий провідник у землю.

• Напруга на ділянці між панелями та інвертором миттєво знижується до безпечного рівня (у цієї моделі рівень захисту становить до 3.8 кіловольт), який обладнання може витримати без пробою ізоляції.

Як тільки імпульс згасає і напруга повертається до норми, варистори так само миттєво знову закриваються, і система продовжує генерувати електроенергію в звичайному режимі.

3. Від чого саме він захищає?

• Захист від наведених імпульсів (Клас Т2): Цей пристрій призначений для захисту від наведених струмів. Якщо блискавка вдарить поруч із будинком або в лінію електропередач за кількасот метрів, у довгих кабелях сонячного поля виникне потужна електромагнітна індукція (наведена напруга). Пристрій просто “зріже” цей імпульс.

• Захист від різниці потенціалів: Оскільки панелі стоять на даху або на землі на металевих конструкціях, під час грози між землею та кабелями постійного струму виникає величезна різниця потенціалів. Обмежувач вирівнює ці показники, рятуючи підкладку сонячних елементів від пропалювання.

4. Конструктивні особливості безпеки самого ETITEC M

Оскільки постійний струм від сонячних панелей дуже підступний і при розриві ланцюга утворює стабільну електричну дугу, виробник впровадив у цю серію додатковий захист:

• Тепловий роз’єднувач: Якщо варистор з часом зношується або отримує імпульс, що перевищує його максимальні можливості (для цієї моделі максимальний струм становить 40 кілоампер), він починає сильно грітися. Всередині спрацьовує механічний термозапобіжник, який безпечно відключає пошкоджений елемент від мережі, щоб запобігти займанню.

• Візуальний індикатор: На передній панелі є віконце. Поки воно зелене — захист працює. Якщо стало червоним — спрацював тепловий захист, варисторний картридж “віддав життя” за систему і його потрібно замінити. Модуль тут змінний, що дуже зручно — не треба міняти весь пристрій повністю, достатньо лише оновити сам картридж.

⠀
Короткий підсумок: Пристрій працює як автоматичний швидкісний клапан скидання тиску. Як тільки в кабелях критично зростає “тиск” (напруга від блискавки), він скидає весь надлишок в землю, не підпускаючи руйнівну енергію до сонячного поля та інвертора.
