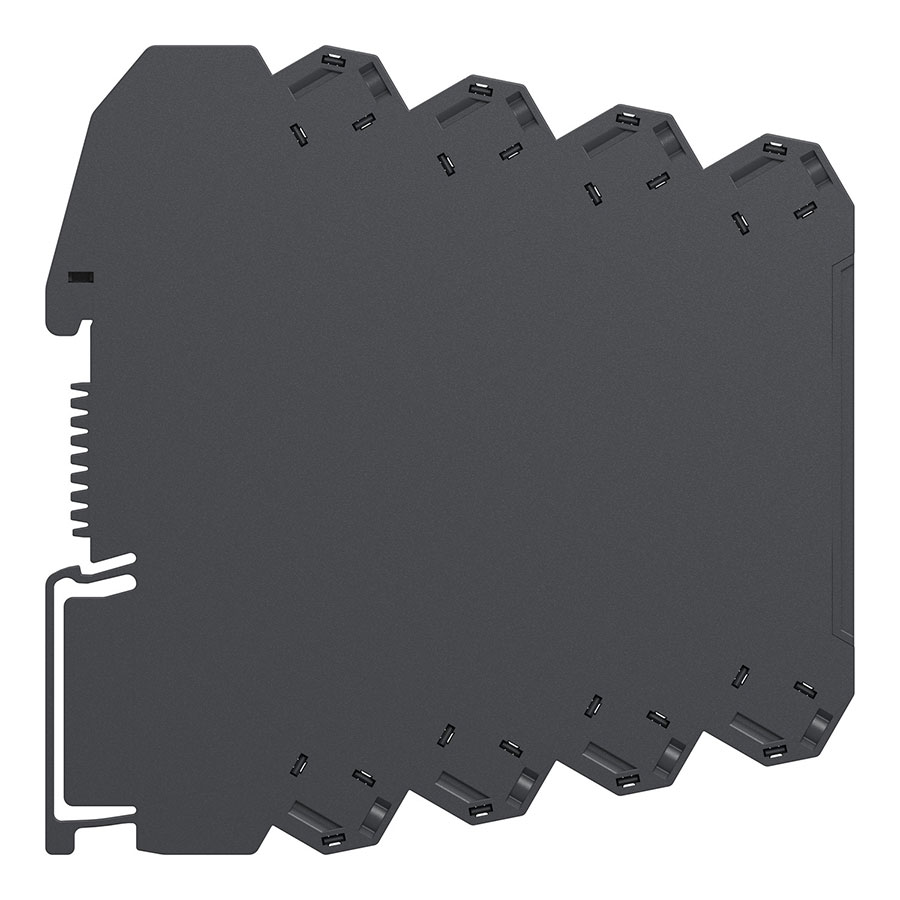

Аналоговий перетворювач-стабілізатор сигналу Harmony Analog RMC1AABD Schneider Electric (артикул: RMC1AABD)

Опис

Аналоговий ізолюючий перетворювач струмових сигналів RMC1AABD серії Harmony Analog від Schneider Electric — це професійний промисловий модуль у надтонкому корпусі шириною всього 6.2 мм. Пристрій призначений для гальванічної ізоляції, стабілізації та лінійної конвертації аналогових сигналів у колах промислової автоматики та телеметрії.

Модуль працює за фіксованою схемою «струм–струм» без необхідності складного програмного налаштування. Всі елементи підключення (гвинтові клеми) розташовані на фронтальній панелі під кутом, що суттєво спрощує монтаж та прокладку дротів усередині шафи автоматики. На лицьовій частині також є світлодіодний індикатор (PWR) для візуального контролю наявності живлення пристрою.

Призначення

Головне завдання перетворювача — забезпечення точної та безпечної передачі даних між польовими датчиками та контролерами (ПЛК, модулями аналогового вводу):

• Гальванічна розв’язка: Фізично розділяє вхідні, вихідні кола та коло живлення. Це повністю захищає дорогі входи ПЛК або систем моніторингу від високольтних стрибків напруги, перешкод та вирівнювальних струмів, які виникають через різницю потенціалів заземлення на промислових об’єктах.

• Стабілізація та фільтрація сигналу: Очищає корисний аналоговий сигнал від електромагнітних наводок, створюваних частотними перетворювачами, потужними пускачами чи силовими кабелями, що прокладені поруч.

• Конвертація типів сигналів: Дозволяє узгодити між собою пристрої з різними струмовими стандартами, наприклад, підключити датчик з виходом 0–20 мА до контролера, який очікує стандартний сигнал 4–20 мА (або навпаки).

Технічні характеристики

Підключення

Всі монтажні роботи виконуються на DIN-рейці при повністю вимкненому живленні шафи автоматики! Для підключення використовуються промарковані гвинтові клеми.

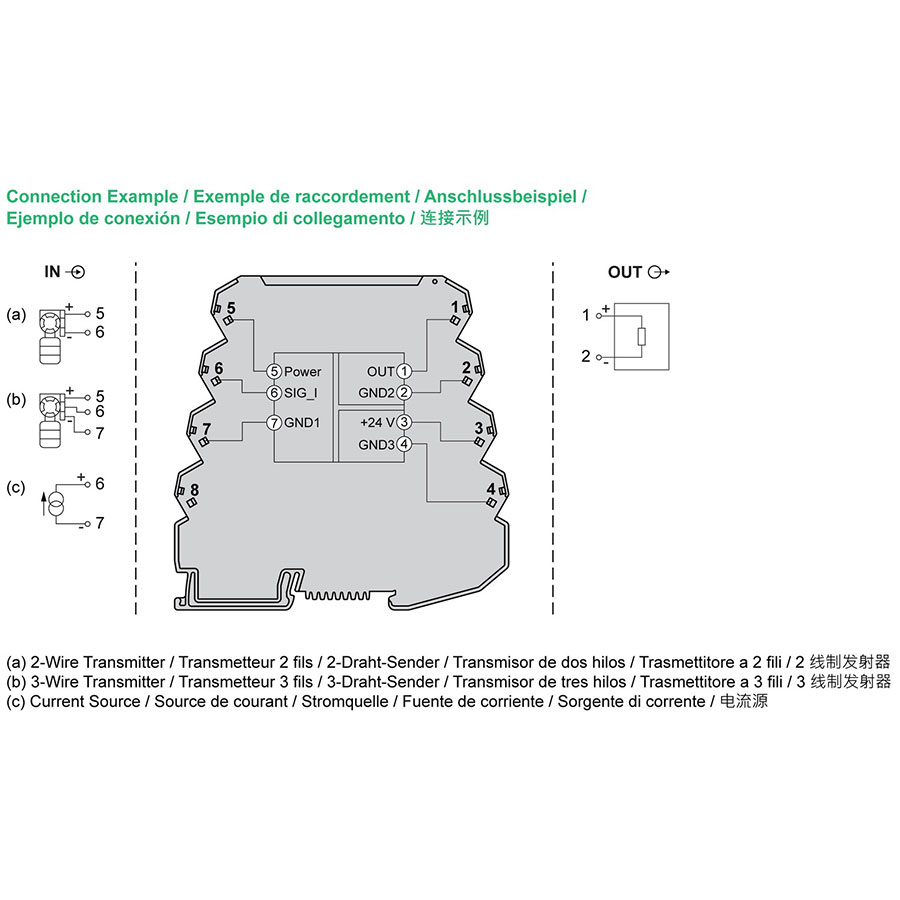

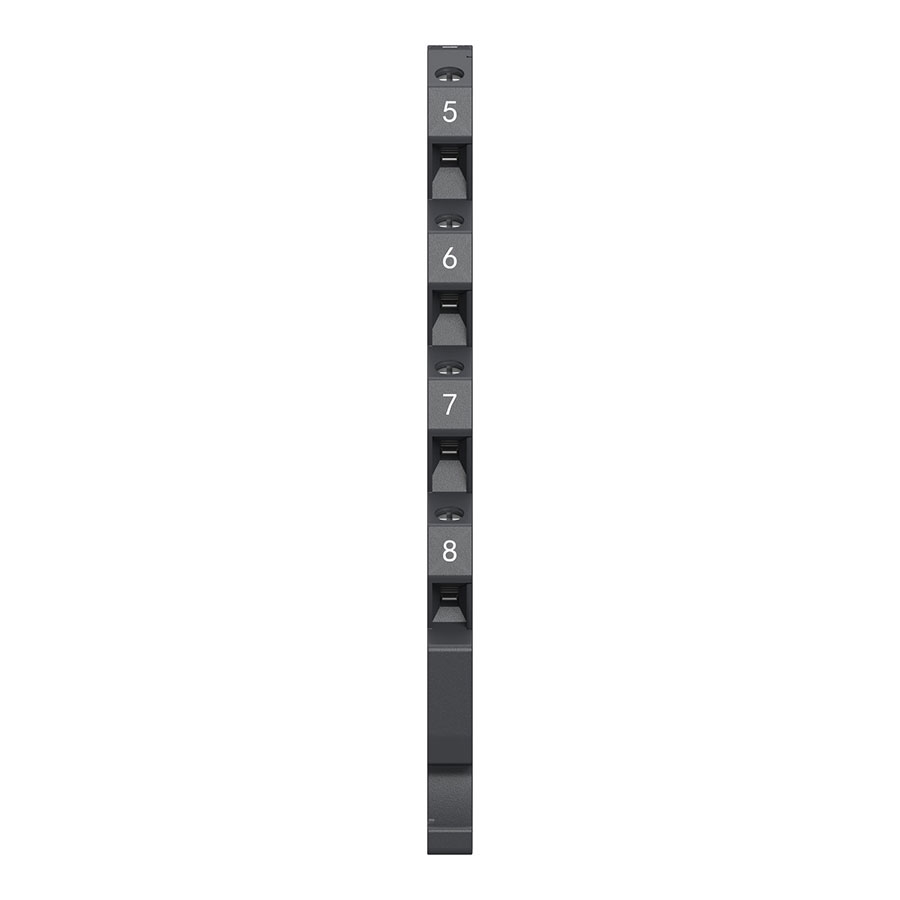

Схема розподілу клем пристрою:

1. Коло живлення перетворювача (зазвичай нижній або верхній сегмент залежно від шини):

• • Підключіть джерело стабілізованої напруги +24 В DC до відповідної клеми живлення (дотримуючись полярності “+” та “-“).

2. Вхідне коло (вхід від датчика/джерела сигналу):

• • Клеми входу призначені для підключення активного або пасивного контуру струмової петлі 0(4)–20 мА від вимірювального пристрою.

3. Вихідне коло (вихід на ПЛК/індикатор):

• • Клеми виходу транслюють очищений та ізольований дзеркальний сигнал 0(4)–20 мА далі в аналогову карту контролера.

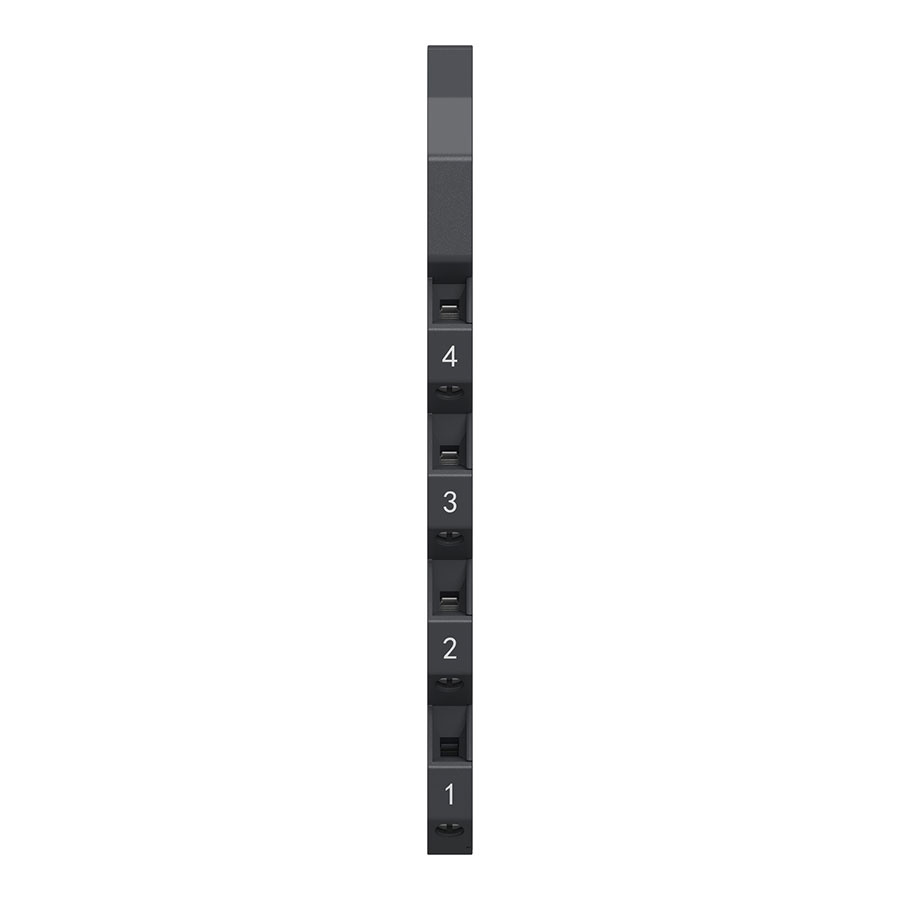

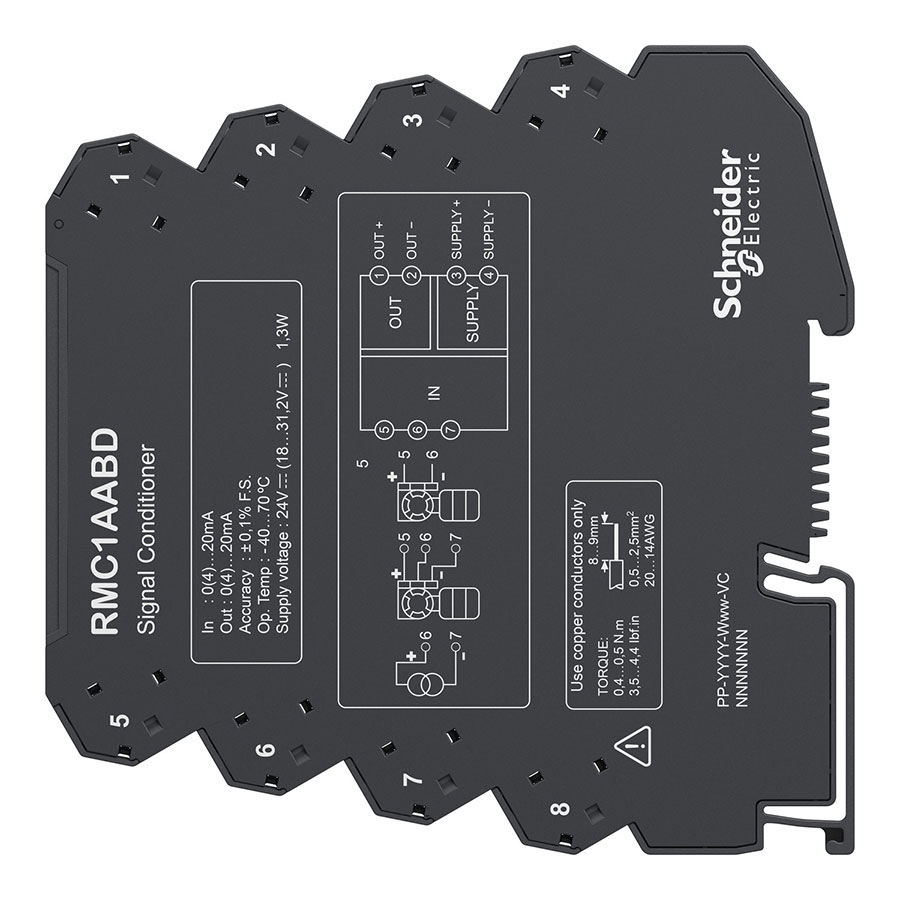

  • Конкретне маркування клем (цифри 1, 2, 3, 4, вказані на корпусі) відповідає внутрішній схемі, нанесеній на бокову стінку приладу. Завдяки високій щільності каналів і ширині 6.2 мм, модулі можна встановлювати впритул один до одного на DIN-рейці без повітряних проміжків.

Додаткова інформація

• Компактність економить місце: Завдяки надтонкому профілю (6.2 мм), цей стабілізатор дозволяє розмістити десятки каналів ізоляції на невеликому відрізку DIN-рейки, значно зменшуючи габарити шафи керування.

• Захист кіл: Пристрій має вбудований захист від перенапруги та захист від переполюсовки колі живлення, що уберігає сам перетворювач від пошкодження при помилках монтажника.

• Сертифікація та надійність: Прилад сертифікований за міжнародними стандартами UL, CSA та має маркування CE. Матеріал корпусу є вогнестійким та самозатухаючим.
