КОНТАКТОР 3Р Е 80А АС3 ~220В 50 ГЦ

КОНТАКТОР 3Р Е 80А АС3 ~220В 50 ГЦ


Відгуки 0
Код товару: LC1E80M5 Категорії: , Теги: ,
Бренд: TM Schneider
Бренд:

Умови замовлення та доставки
Понеділок та четвер — вихідні дні.
Відправлення з вівторка по неділю, протягом 2-3 днів.
Увага! Товар під замовлення. Ціна товару вказана орієнтовна. Точну ціну повідомить менеджер.
Товар замовляється після 100% передоплати.
БЕЗКОШТОВНА ДОСТАВКА товарів Schneider Electric
при замовленні на суму від 5000 грн.
7 137 грн


Доступно під замовлення

  • Опис

    Контактор 3-полюсний EasyPact TVS 80А AC-3 220В 50Гц Schneider Electric LC1E80M5

    Опис

    Schneider Electric LC1E80M5 — це триполюсний силовий контактор (пускач) магнітної серії EasyPact TVS, розроблений для частого комутування, прямого пуску та дистанційного керування трифазними асинхронними електродвигунами, а також іншими промисловими індуктивними та резистивними навантаженнями.

    Ця модель комплектується керуючою котушкою на 220 В змінного струму з робочою частотою 50 Гц (код напруги — M5). Контактор забезпечує високу надійність роботи за доступної ціни, що робить його чудовим базовим рішенням для багатьох промислових завдань. Корпус апарата розрахований на значні струмові навантаження, тому його силові затискачі виконані у вигляді потужних гвинтових блоків під гвинт/болт, що гарантує надійний контакт із кабелями великого перерізу. Модель постачається без вбудованих додаткових контактів (блоки допоміжних контактів купуються та встановлюються окремо).

    Призначення

    Контактор широко застосовується в промислових електрощитах, системах вентиляції, опалення, водопостачання та кондиціонування. Призначений для керування електродвигунами потужністю до 37 кВт (при напрузі 380/400 В), а також для комутації нагрівальних елементів, ТЕНів, освітлювальних мереж та в схемах автоматичного введення резерву (АВР).

    Технічні характеристики

    ПараметрЗначення
    Артикул (код виробника)LC1E80M5
    Серія продуктуEasyPact TVS
    Тип виробуМагнітний силовий контактор
    Кількість полюсів3P (3 силові замикаючі контакти)
    Категорія застосуванняAC-1 (резистивне навантаження) / AC-3 (двигуни)
    Номінальний робочий струм в AC-380 А (при напрузі до 440 В і температурі до 55 градусів)
    Номінальний робочий струм в AC-1110 А (при температурі до 60 градусів)
    Номінальна робоча напругадо 690 В змінного струму (AC) 50/60 Гц
    Потужність трифазного двигуна (AC-3)

    22 кВт при 220/230 В
    37 кВт при 380/400 В
    45 кВт при 415 В
    45 кВт при 500 В
    45 кВт при 660/690 В

    Напруга керуючої котушки220 В змінного струму (AC)
    Частота струму котушки50 Гц
    Вбудовані додаткові контактиВідсутні (0НО + 0НЗ)
    Номінальна напруга ізоляції690 В (згідно з IEC 60947-4-1)
    Номінальна імпульсна напруга6 кВ
    Технологія керуючої котушкиБез вбудованого модуля обмежувача сплесків напруги
    Діапазон напруги котушки

    Втягування: від 85% до 110% від номіналу
    Відпускання: від 30% до 60% від номіналу

    Середня потужність котушки (50 Гц)

    Втягування: 200 ВА
    Утримання: 20 ВА

    Розсіювання потужності на один полюс5.1 Вт (AC-3) / 9.7 Вт (AC-1)
    Механічна зносостійкість4 000 000 циклів
    Електрична зносостійкість300 000 циклів (AC-3) / 200 000 циклів (AC-1)
    Ступінь захисту оболонкиIP20 (фронтальна панель згідно з IEC 60529)
    Діапазон робочих температурвід -5 до +55 градусів (дозволено від -40 до +70 градусів при зниженні струмів)

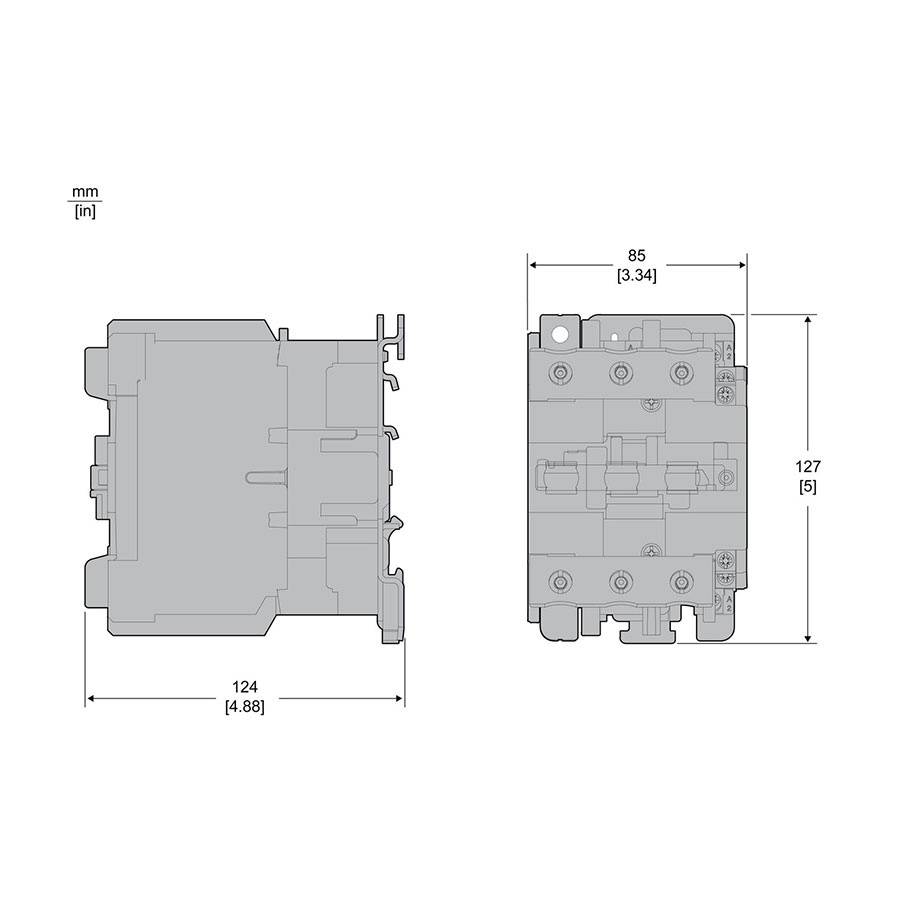

    Габаритні розміри (Ш х В х Г)85 х 127 х 121 мм
    Вага нетто1,520 кг

    Додаткова інформація

    • Особливості підключення силових кіл: Силові затискачі виконані у вигляді надійних гвинтових колодок під болтове з’єднання М6, що дозволяє безпечно фіксувати товсті жили кабелів або силові наконечники. Клеми керуючого кола (котушки) розраховані на стандартні гвинтові затискачі під провід перерізом до 2.5 мм квадратних.

    • Монтаж: Встановлюється у вертикальному положенні на монтажну панель за допомогою гвинтів. При встановленні в закриті шафи автоматики важливо забезпечити природну або примусову вентиляцію, враховуючи тепловиділення апарата при тривалій роботі під високим навантаженням.

    • Сумісне допоміжне обладнання: За потреби розширення функціонала на контактор можна додатково змонтувати блоки допоміжних фронтальних контактів серії LAEN (модифікації з комбінаціями контактів НО та НЗ). Для створення повноцінного магнітного пускача із захистом від перевантаження та обриву фаз контактор безпосередньо стикується з тепловими реле серії EasyPact TVS LRE35 (на струми до 80 А). Повну механічну взаємоблокованість реверсивних пар забезпечує блок блокування LAEM1.

    • Сертифікація: Виріб повністю відповідає міжнародному стандарту безпеки та якості IEC 60947-4-1, пройшов сертифікацію для ринку України, має офіційні маркування CE та EAC.

    Колір товару може відрізнятися від зображення на сайті через особливості налаштування монітора.

    Комплектація та зовнішній вигляд можуть змінюватися виробником без попереднього повідомлення. Якщо для вас важливі певні характеристики — уточнюйте їх у менеджера.

    Ціни на сайті та в магазинах міста можуть відрізнятися.

  • Характеристики

    Виробник

    Тип

    Напруга котушки керування

    ~230 В AC

    Номінальний струм

    Серія

    Призначення

    Кількість полюсів

    Монтаж

    ,

    Конфігурація контактів

    3 NO + 1 NO + 1 NC
