Контактор 3-полюсний EasyPact TVS 160А AC-3 220В 50Гц Schneider Electric LC1E160M5

Опис

Schneider Electric LC1E160M5 — це потужний триполюсний силовий контактор (пускач) магнітної серії EasyPact TVS, призначений для комутації, прямого пуску та дистанційного керування трифазними асинхронними електродвигунами великої потужності, а також іншими важкими промисловими індуктивними й резистивними навантаженнями.

Головна особливість цієї моделі — здатність комутувати струми до 160 А в режимі AC-3 (електродвигуни), що робить його одним із найпотужніших апаратів у лінійці EasyPact TVS. Контактор укомплектований класичною та найбільш затребуваною котушкою керування на 220 В змінного струму з частотою 50 Гц (код напруги — M5). На відміну від моделей на менші струми (до 38 А), силові підключення цього апарата виконані у вигляді масивних болтових затискачів під шину або кабельні наконечники, що забезпечує надійний контакт при високих експлуатаційних навантаженнях.

Призначення

Контактор розроблений для застосування у важкій промисловості, будівництві, на великих об’єктах інфраструктури та житлово-комунального господарства. Він використовується в головних розподільних щитах, потужних насосних станціях, системах вентиляції та димовидалення кар’єрів/шахт, компресорних установках великої продуктивності, а також у промислових системах автоматичного введення резерву (АВР) великої потужності. Призначений для керування трифазними двигунами потужністю до 75 кВт (при напрузі 380/400 В).

Технічні характеристики

Додаткова інформація

• Особливості підключення силових кіл: На відміну від молодших серій, де використовуються тунельні гвинтові клеми, модель на 160 А потребує опресування ввідних та вивідних кабелів відповідними силовими наконечниками або використання мідних/алюмінієвих шин. Болтові з’єднання забезпечують максимальну площу дотику та стійкість до сильного нагрівання під великим навантаженням.

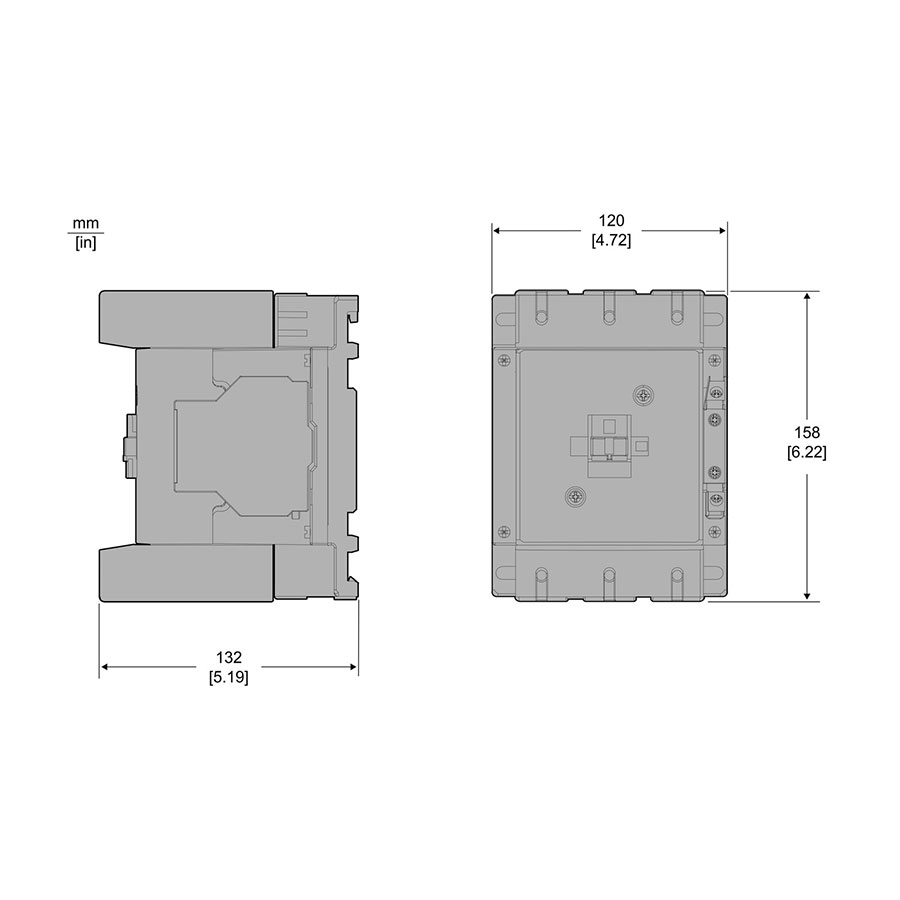

• Монтаж та розміщення: Через великі габарити та значну вагу апарата, його кріплення виконується виключно гвинтами (болтами) безпосередньо на суцільну металеву монтажну панель розподільної шафи. Монтаж на стандартну DIN-рейку для моделей такого струму не передбачений.

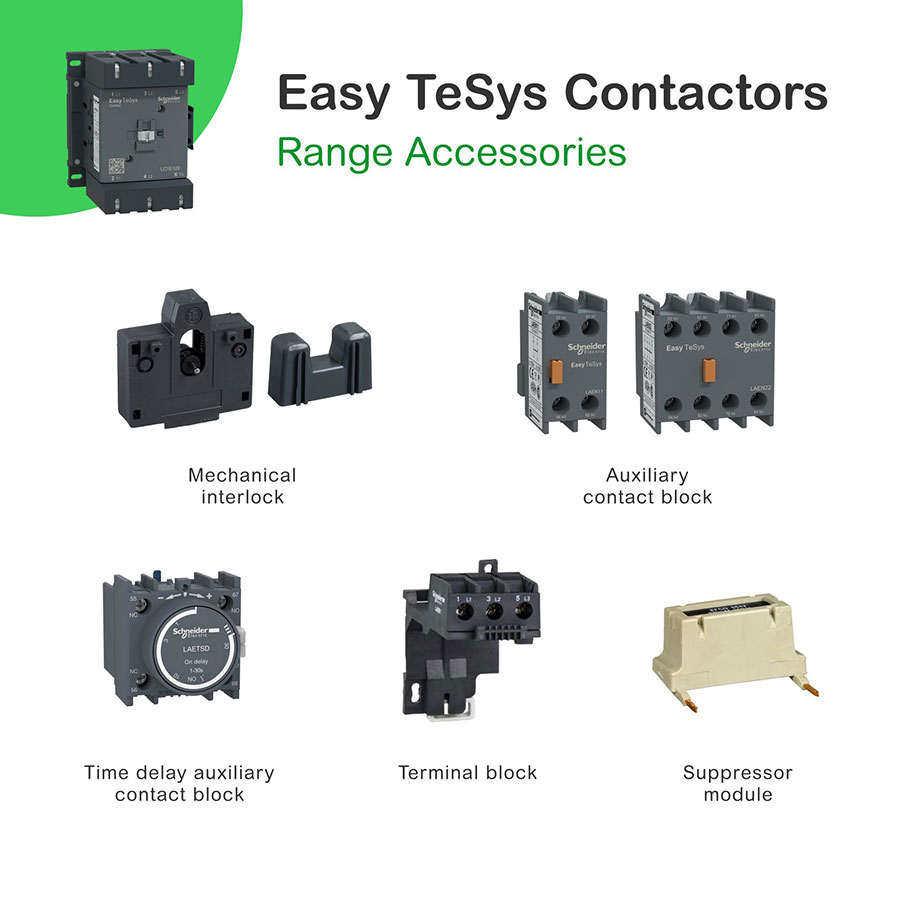

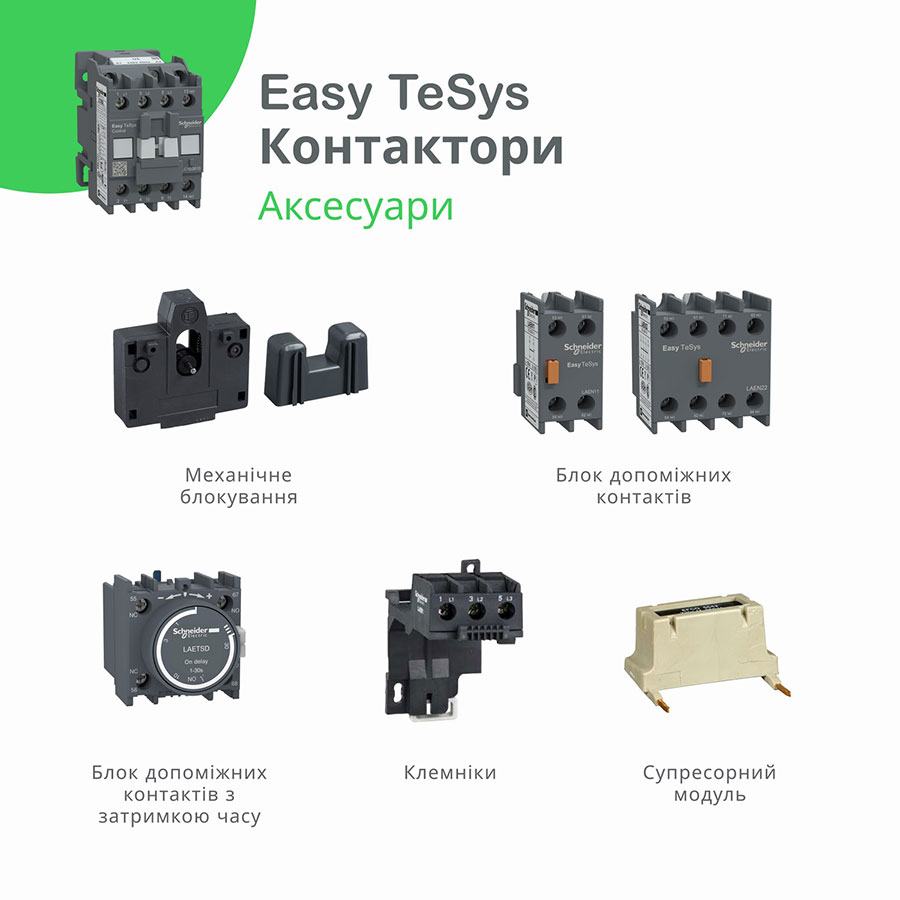

• Сумісне допоміжне обладнання: Для побудови розгалужених кіл керування, логіки взаємоблокування та сигналізації використовуються фронтальні блоки додаткових контактів серії LAEN (наприклад, LAEN11, LAEN22). Для забезпечення теплового захисту електродвигуна від тривалих перевантажень, заклинювання ротора або невідповідності фаз, контактор сумісний з тепловими реле серії EasyPact TVS LRE48 (діапазон підбирається точно під номінальний струм підключеного електродвигуна).

• Сертифікація: Апарат повністю відповідає міжнародним стандартам промислової безпеки IEC 60947-4-1, пройшов сертифікацію для експлуатації в Україні, має офіційні маркування CE та EAC.
