АВТ.ВИМИКАЧ EASYPACT CVS100B TM63D 3P3D

АВТ.ВИМИКАЧ EASYPACT CVS100B TM63D 3P3D


Відгуки 0
Код товару: LV510305 Категорії: , Теги: ,
Бренд: TM Schneider
Бренд:

Умови замовлення та доставки
Понеділок та четвер — вихідні дні.
Відправлення з вівторка по неділю, протягом 2-3 днів.
Увага! Товар під замовлення. Ціна товару вказана орієнтовна. Точну ціну повідомить менеджер.
Товар замовляється після 100% передоплати.
БЕЗКОШТОВНА ДОСТАВКА товарів Schneider Electric
при замовленні на суму від 5000 грн.
7 914 грн


Доступно під замовлення

  • Опис

    Промисловий триполюсний автоматичний вимикач Schneider Electric серії EasyPact CVS, тип CVS100B з термомагнітним розчеплювачем TM63D, артикул LV510305

    Призначення

    Силовий автоматичний вимикач у литому корпусі EasyPact CVS100B призначений для захисту розподільчих електричних мереж, кабельних ліній та промислового обладнання від перевантажень і коротких замикань. Він забезпечує надійну комутацію ланцюгів у головних розподільчих щитах (ГРЩ), ввідно-розподільних пристроях (ВРУ) та щитах низької напруги комерційних будівель, житлових комплексів, а також у системах захисту об’єктів відновлювальної енергетики (сонячних електростанцій та інверторних систем).

    Опис

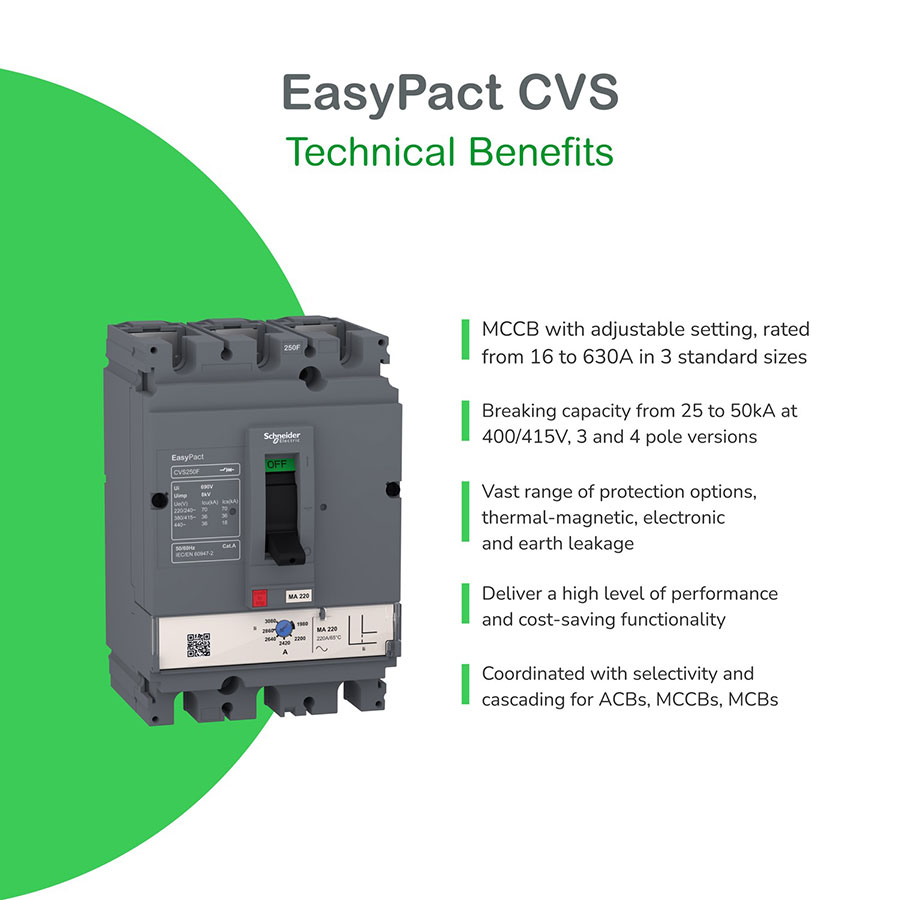

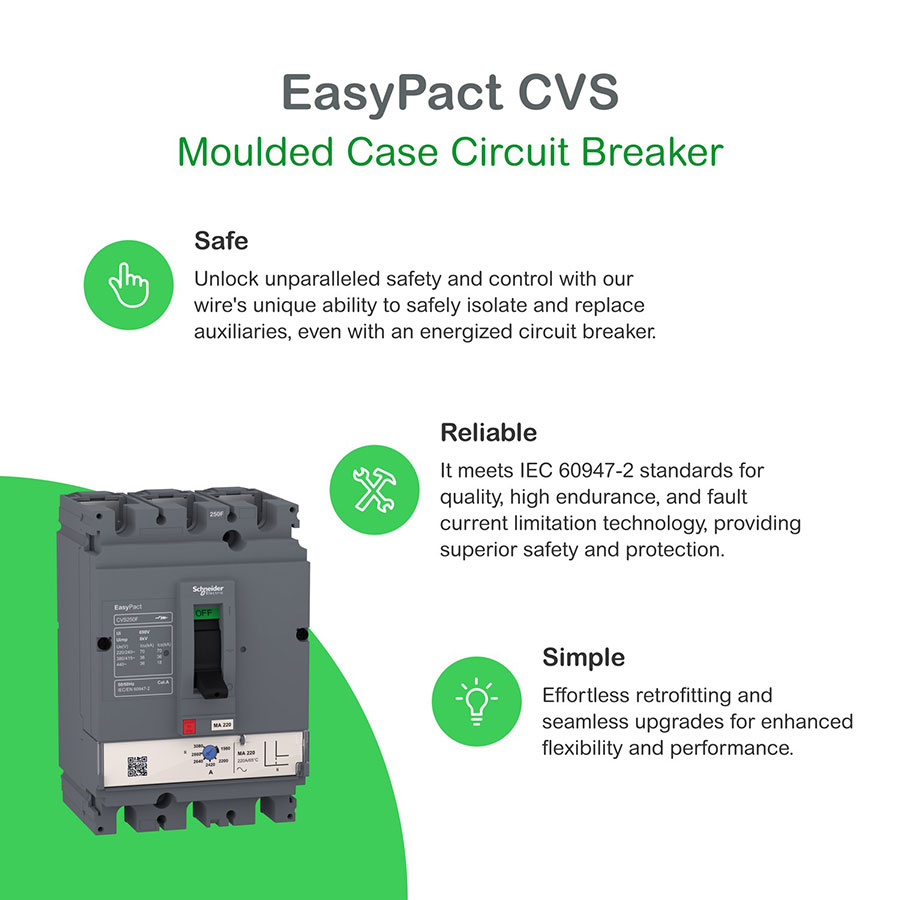

    LV510305 — це промисловий автоматичний вимикач економ-серії EasyPact CVS від Schneider Electric, яка поєднує високі стандарти безпеки із доступною вартістю. Дана модель побудована на базі габариту CVS100, але укомплектована термомагнітним розчеплювачем на 63 А. Вона забезпечує базову промислову вимикальну здатність (індекс B — до 25 кА) і є оптимальним рішенням для об’єктів із помірними очікуваними струмами короткого замикання.

    Головні переваги та особливості моделі:

    • Термомагнітний блок розчеплення TM63D: Оснащений надійним класичним розчеплювачем, який захищає мережу як від тривалих теплових перевантажень, так і від миттєвих струмів короткого замикання на всіх трьох полюсах (3P3D — 3 полюси, 3 захищені диски/лінії).
    • Гнучке налаштування захисту: Тепловий захист (Ir) є регульованим у межах від 0.7 до 1.0 від номінального струму. Це дозволяє точно підлаштувати автомат під реальну пропускну здатність кабелю або особливості навантаження (регулювання в діапазоні від 44.1 А до 63 А). Магнітний захист від короткого замикання (Im) є фіксованим і надійно спрацьовує при струмі 500 А.
    • Повна готовність до монтажу: Апарат поставляється у комплекті з міжфазними діелектричними перегородками для запобігання перекриттю дуги між силовими шинами чи наконечниками кабелів. Передня рукоятка має три чіткі позиції стану (Ввімкнено / Вимкнено / Спрацював по аварії — Trip).

    ⠀
    Технічні характеристики

    ВиробникSchneider Electric
    АртикулLV510305
    СеріяEasyPact CVS
    Тип продуктуАвтоматичний вимикач у литому корпусі (MCCB)
    Кількість полюсів3P (3 захищені полюси — 3D)
    Номінальний струм (In)63 А при температурі +40 градусів Цельсія
    Тип мережіЗмінний струм (AC), 50/60 Гц
    Номінальна робоча напруга (Ue)440 В змінного струму (AC)
    Номінальна напруга ізоляції (Ui)690 В змінного струму (AC) відповідно до IEC 60947-2
    Номінальна імпульсна напруга (Uimp)8 кВ відповідно до IEC 60947-2
    Тип блоку розчепленняТермомагнітний, тип TM63D
    Функції захистуЗахист від перевантаження (тепловий), захист від короткого замикання (магнітний)
    Налаштування теплового захисту (Ir)Регульоване, діапазон 0.7…1.0 x In (від 44.1 А до 63 А)
    Налаштування магнітного захисту (Im)Фіксоване, 500 А
    Код вимикальної здатностіB (25 кА)
    Гранична вимикальна здатність (Icu)25 кА при 380/415 В AC / 40 кА при 220/240 В AC / 20 кА при 440 В AC
    Експлуатаційна вимикальна здатність (Ics)25 кА при 380/415 В AC (100 відсотків від Icu)
    Механічна зносостійкість30 000 циклів ВО (Ввімкнення-Вимкнення)
    Електрична зносостійкість12 000 циклів ВО при 415 В AC відповідно до IEC 60947-2
    Спосіб монтажуСтаціонарний, на монтажну плату (панель) в електрошафі
    Орієнтація монтажуВертикальна або горизонтальна
    Тип підключенняПереднє підключення (гвинтове / під силову шину або кабель з наконечником)
    Крок підключення (міжполюсна відстань)35 мм
    Ступінь захистуIP40 (передня панель відповідно до IEC 60529)
    Клас захисту від ударівIK07 відповідно до EN 50102
    Температура експлуатаціївід -25 до +70 градусів Цельсія
    Температура зберіганнявід -50 до +85 градусів Цельсія

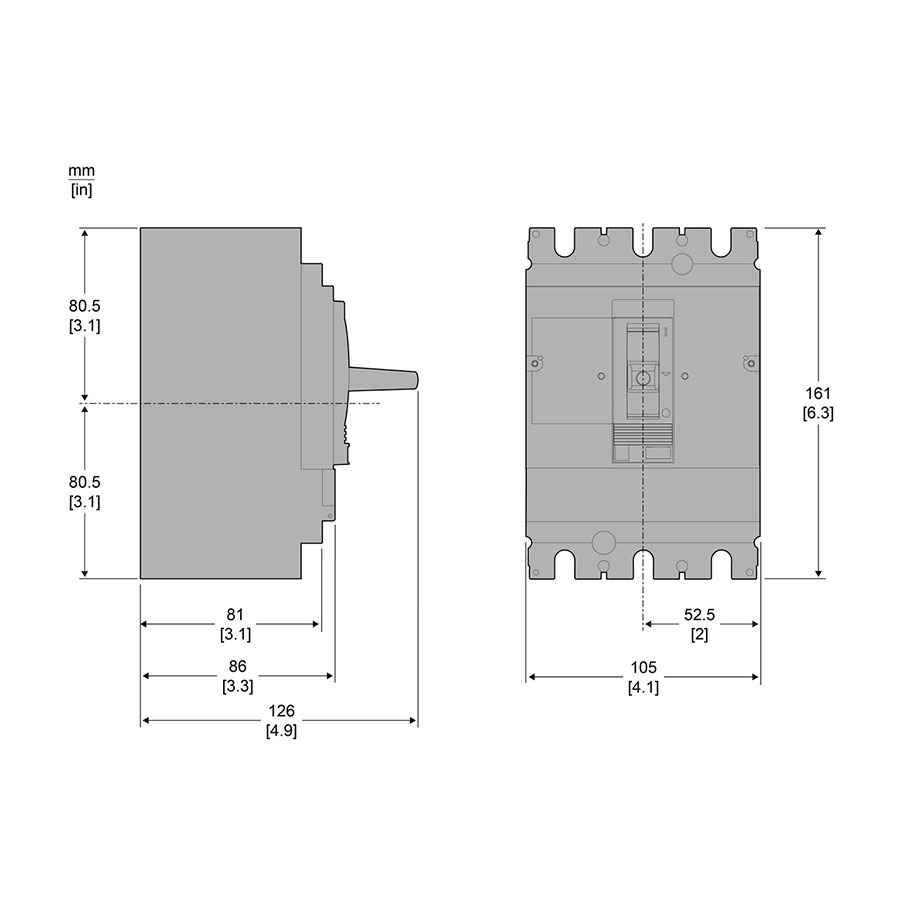

    Габаритні розміри (Ш х В х Г)105 x 161 x 86 мм
    Вага нетто1.600 кг
    Сертифікація та стандартиIEC 60947-2, EN 60947-2, CCS, GOST, KEMA, RoHS

    ⠀

    Комплектація пристрою

    1. Силовий автоматичний вимикач CVS100B з блоком TM63D.

    2. Комплект міжфазних діелектричних перегородок.

    3. Набір гвинтів та кріплень для монтажу на панель та підключення шин/кабелів.

    4. Інструкція з монтажу та налаштування теплового розчеплювача.
