Імпульсне реле Хагер EPN515 використовується в схемах керування освітленням. Працює з однотактовими (дзвінковими) вимикачами, можна включати до схеми необмежену кількість вимикачів.

У більшості випадків, імпульсне реле встановлюють у великих за площею приміщеннях або довгих коридорах. Дані пристосування разом зі звичайними вимикачами дозволяють налаштувати електромережу таким чином, щоб управляти освітленням можна було не з однієї точки, а декількох. Наприклад, в двоповерховому приватному будинку, при наявності сходи, на обох поверхах можна встановити реле, яке дозволить з двох місць включати один світильник.

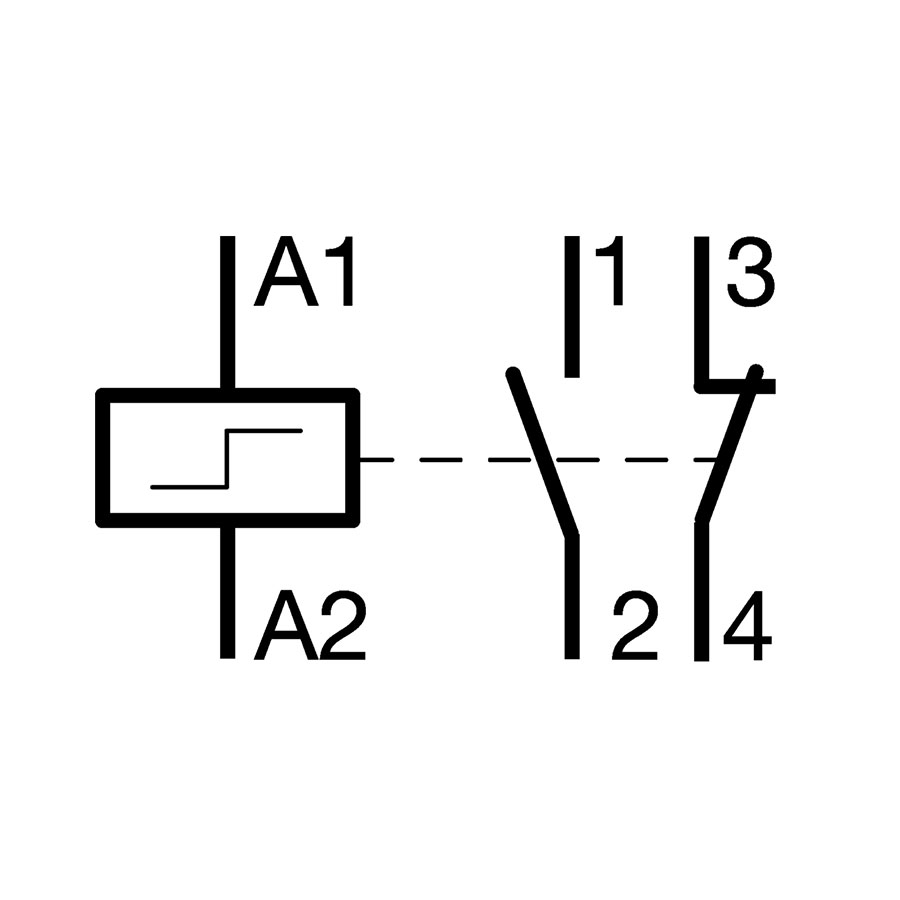

Кількість та положення контактів: 1 нормально відкритий та 1 нормально закритий
Комутоване навантаження: 16А
Напруга котушки управління: 230В~
Кількість місця, що займає: 1 модуль
Артикул Hager: EPN515

Захисне виконання ІР: IP20
Номінальний струм: 16 A
Робоча температура: -5…40 °C
Частота: 50/60 Hz
Тип з’єднання: Гвинтовий
Температура зберігання / транспортування: -40…80 °C
Номінальна робоча напруга змінного струму: 250 V
Номінальна напруга ізоляції: 250 V
Кількість механічних процесів: 500000
Глибина встановленого виробу: 63 mm
Висота встановленого виробу: 83 mm
Ширина встановленого виробу: 17,5 mm
Момент затяжки: 1,6 Нм
Поперечний розріз з’єднання з гнучким дротом: 1 – 6мм?
Поперечний розріз з’єднання з негнучким дротом: 1,5 – 10 мм?
Стандартний текст: IEC/EN 60669-2
Європейська директива WEEE: пов`язаний
Загальна розсіювана потужність під номінальним струмом: 1,2 W
Тип контактів: 1НЗ + 1НВ
Макс. навантаження, люмінесцентні лампи паралельно скомпенсовані: 900 VA
Максимальна потужність лампи розжарювання: 1800 W
Кількість контактів: 2
Операційна напруга при змнному струмі: 230 V
Струм спокою: 6 mA
Пускова потужність, що поглинається: 25 VA
Тип реле: електромеханічний
Максимальний розрахунковий час: 60 s
Напруга кола управління постійного струму: 110 V
Електрична міцність при номінальному навантаженні по AC 21 у робочих циклах: 150000
