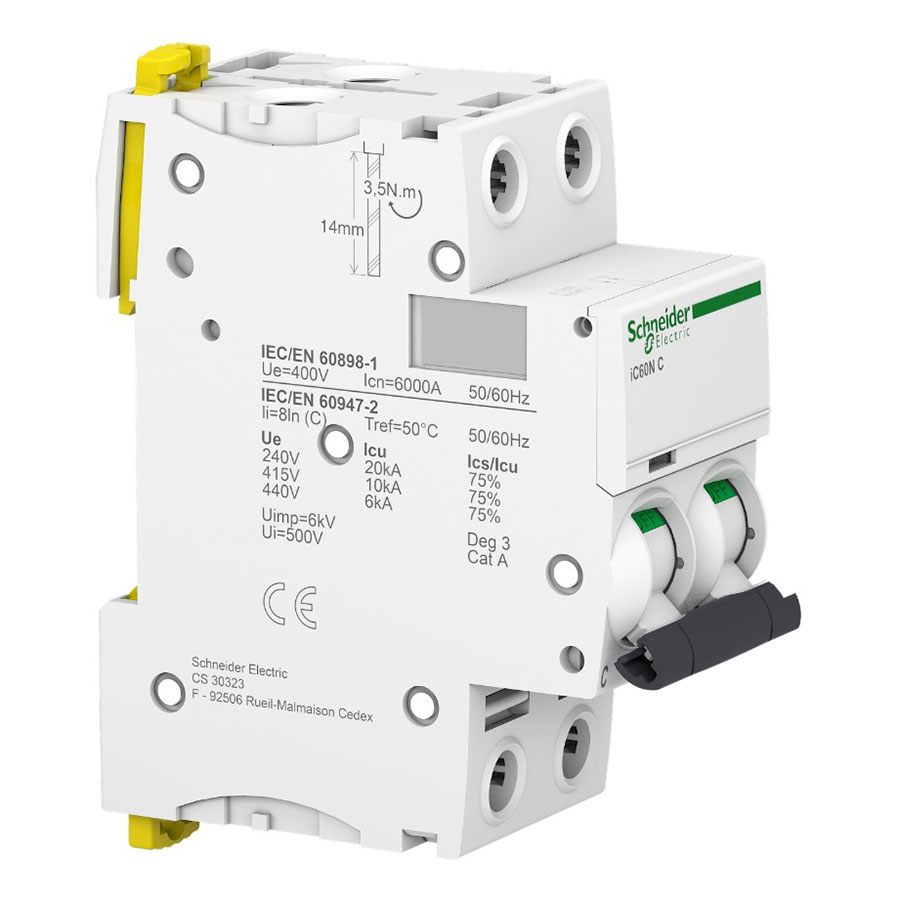

Acti9 iC60N є низьковольтним автоматичним вимикачем (АВ). Це двополюсний автоматичний вимикач з номінальним струмом 40 А та кривою відключення C. Номінальна відключаюча здатність при короткому замиканні 20 кА при напрузі від 220 до 240 В змінного струму відповідно до стандарту МЕК 60947-2 і 6000 А при напрузі 400 В змінного струму відповідно до стандарту МЕК 60898-1. Автоматичний вимикач захищає електричне коло від стумів короткого замикання та перевантаження. Механічний індикатор VisiTrip сигналізує про спрацювання автоматичного вимикача, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Механізм миттєвого спрацювання збільшує термін експлуатації. Він має електричну зносостійкість до 10 000 циклів і механічну зносотійкість до 20 000 циклів. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Його клас обмеження 3 (відповідно до МЕК60898-1). Призначений для встановлення на DIN-рейку. Його ширина складає 4 модулі по 9 мм. Ступінь забруднення пристрою 3. Категорія перенапруги IV. Колір виробу білий (RAL9003). Розміри: (Ш) 36 мм x (В) 85 мм x (Г) 78,5 мм. Вага 0,25 кг. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 при встановленні в щиті. Робоча температура від -35°C до 70°C. Температура зберігання від -40°C до 85°C.

Область застосування продукту: Розподіл
Діапазон: Acti9
Назва продукту: Acti9 iC60
Тип виробу або компоненту: Автоматичний вимикач
Назва пристрою: IC60N
Опис полюсів: 2P
Кількість захищених полюсів: 2
[In] номінальний струм: 40 А
Тип мережі: Постійний струм, Змінний струм
Технологія розчеплювача: Тепломагнітний
Крива відключення: C
Відключна здатність: 6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1
36 кА Icu на 12…133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
10 кА Icu на <= 125 В постійний струм відповідно до МЕК 60947-2 10 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 20 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 6 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 Частота мережі: 50/60 Гц Межа магнітного відключення: 8 x In +/- 20 Індикатор положення контакту: Так Тип керування: Перемикач Місцева сигналізація: Індикатор спрацювання Спосіб кріплення: Фіксація Монтажна опора: DIN-рейка Сумісність гребінчастих шин і розподільчих зверху або знизу: Так Кількість модулів Ш = 9 мм: 4 Висота: 85 мм Ширина: 36 мм Глибина: 78,5 мм Вага нетто: 0,25 кг Колір: Білий Механічна зносостійкість: 20000 циклів Електрична зносостійкість: 10000 циклів Клеми підключення Одиночна клема (Зверху або знизу) 1…35 мм2 жорсткий Одиночна клема (Зверху або знизу) 1…25 мм2 гнучкий Довжина зачистки проводів: 14 мм для Зверху або знизу з'єднання Момент затягування: 3,5 Н.м Зверху або знизу Захист від витоку струму на землю: Окремий блок
